यानमिंग फॅक्टरीमधून केमिकल एचिंग म्हणजे काय?

कामाचे तत्व

यानमिंग रासायनिक कोरीव कामहे एक तंत्र आहे जे रासायनिक अभिक्रियांद्वारे सामग्रीच्या पृष्ठभागावरील विशिष्ट भाग काढून टाकते. त्याचे मूलभूत तत्त्व रासायनिक द्रावण आणि सामग्री यांच्यातील अभिक्रियावर अवलंबून असते. खाली ते कसे कार्य करते याचे तपशीलवार स्पष्टीकरण आणि संबंधित माहिती आहे:

मूळ तत्व

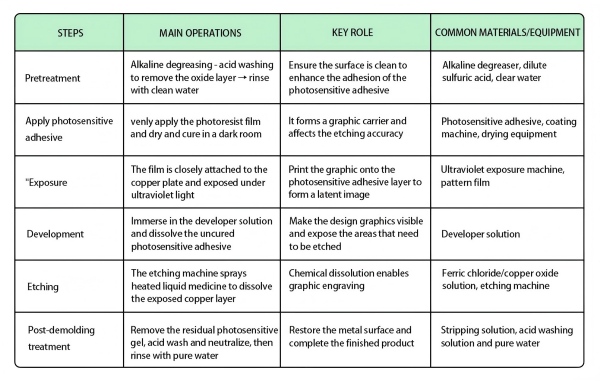

रासायनिक कोरीव कामविशेषत: विशिष्ट रासायनिक द्रावणाचा (एचंट) वापर करणे समाविष्ट असते जे सामग्रीच्या पृष्ठभागावर प्रतिक्रिया देते, इच्छित नमुना किंवा आकार तयार करण्यासाठी अवांछित भाग विरघळते किंवा गंजते. प्रक्रियेदरम्यान, प्रथम सामग्रीच्या पृष्ठभागावर एक संरक्षणात्मक स्तर (जसे की फोटोरेसिस्ट) लागू केला जातो. एक्सपोजर आणि डेव्हलपमेंट पायऱ्यांद्वारे, नक्षीकाम केलेले क्षेत्र उघड केले जातात. नंतर सामग्री इचंटमध्ये बुडविली जाते, जी उघडलेल्या प्रदेशांवर प्रतिक्रिया देते आणि हळूहळू त्यांना गंजते. संरक्षणात्मक थराने झाकलेले क्षेत्र अप्रभावित राहतात. शेवटी, तयार केलेले नक्षीदार उत्पादन प्रकट करण्यासाठी संरक्षक स्तर काढला जातो.

अर्ज

रासायनिक कोरीव कामइलेक्ट्रॉनिक्स, आर्किटेक्चर, औषध, पर्यावरण संरक्षण, एरोस्पेस, ऑटोमोटिव्ह उत्पादन आणि ऊर्जा यासह विविध क्षेत्रात मोठ्या प्रमाणावर वापरले जाते. उदाहरणार्थ:

इलेक्ट्रॉनिक्स उद्योगात, एकात्मिक सर्किट्ससाठी सर्किट पॅटर्न तयार करण्यासाठी याचा वापर केला जातो.

एरोस्पेसमध्ये, इंजिन ब्लेड आणि केसिंग्स सारख्या घटकांच्या निर्मितीसाठी ते कार्यरत आहे.

साइनेज उद्योगात, हे हलके इन्स्ट्रुमेंट पॅनेल, नेमप्लेट्स आणि तत्सम वस्तूंच्या निर्मितीसाठी वापरले जाते.

फायदे

1, उच्च प्रक्रिया अचूकता आणि उत्कृष्ट पृष्ठभाग सपाटपणा.

2, मोल्डच्या ऐवजी फिल्म फोटोटाइपसेटिंग वापरते, मोल्ड डेव्हलपमेंट खर्चात बचत करते.

3、स्टेनलेस स्टील, ॲल्युमिनियम, पितळ आणि मिश्र धातुंसारख्या विस्तृत धातूंशी सुसंगत.

4, जलद प्रक्रिया गती: प्रोटोटाइपिंगसाठी 3-5 दिवस आणि मोठ्या प्रमाणात उत्पादनासाठी 5-7 दिवस.

✅ मुख्य नियंत्रण बिंदू

पूर्व-उपचार: तेलाचे डाग आणि ऑक्साईड थर होऊ शकतातकेमिकल एचिंगअयशस्वी, म्हणून पृष्ठभाग हायड्रोफिलिक होईपर्यंत पूर्णपणे स्वच्छ करणे आवश्यक आहे.

एचिंग प्रक्रिया: जास्त तापमान किंवा दीर्घकाळ नक्षीकाम केल्याने पॅटर्न एज कोसळू शकते. हे कमी करण्यासाठी स्प्रे प्रेशरचे डायनॅमिक समायोजन अनेकदा वापरले जाते.

उपचारानंतर: अवशिष्ट नक्षीमुळे दुय्यम गंज होऊ शकते, म्हणून अनेक स्वच्छ धुवा आणि तटस्थीकरण चरण आवश्यक आहेत.
